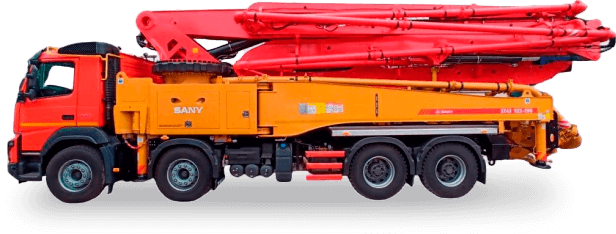

SANY SY49 8x4

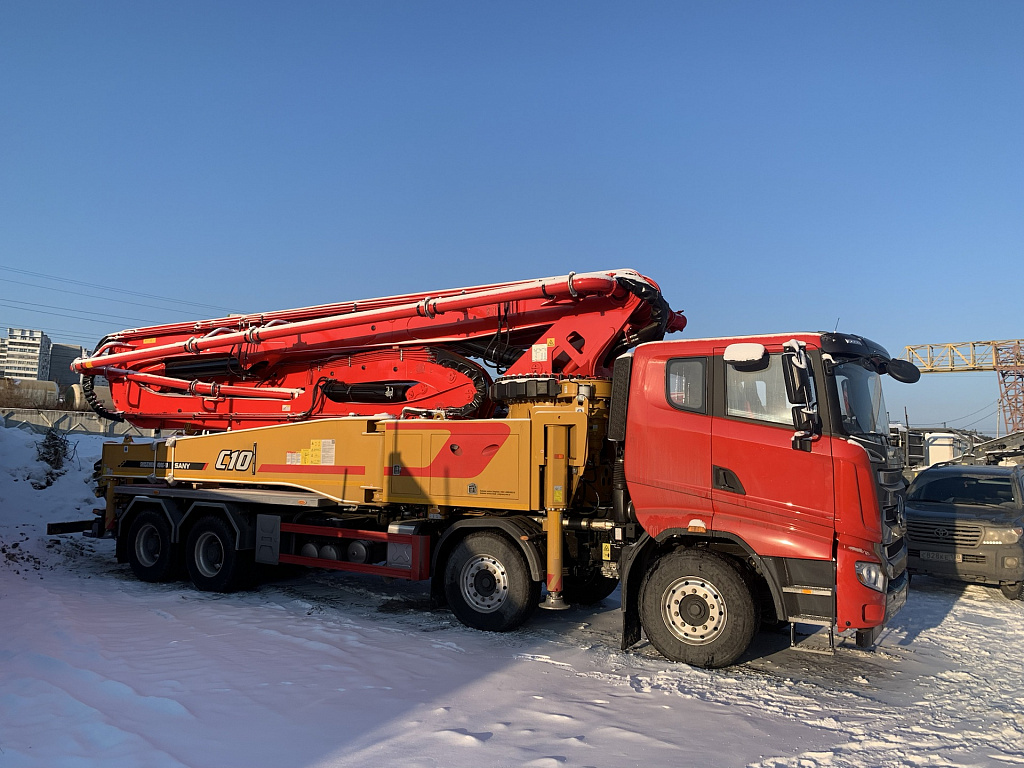

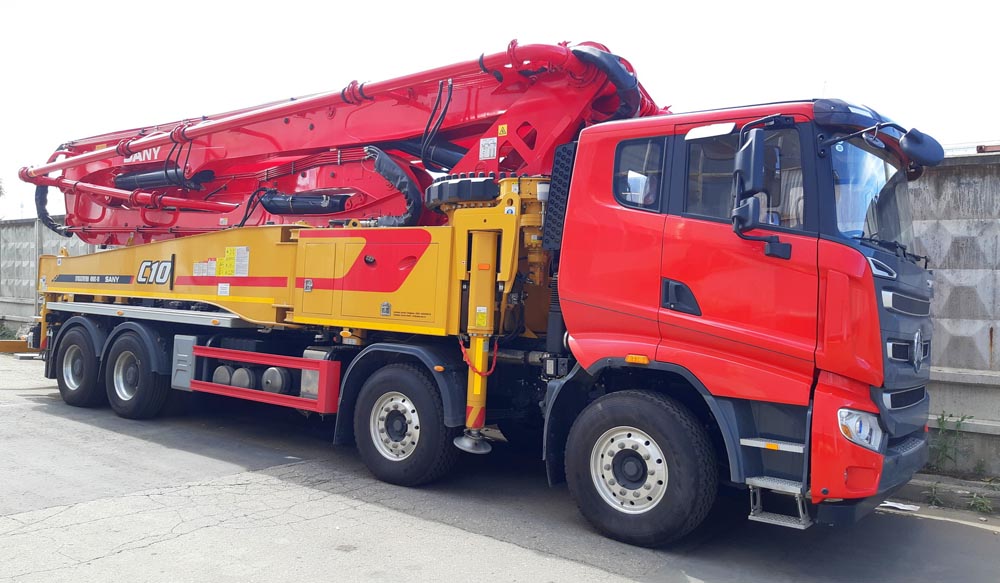

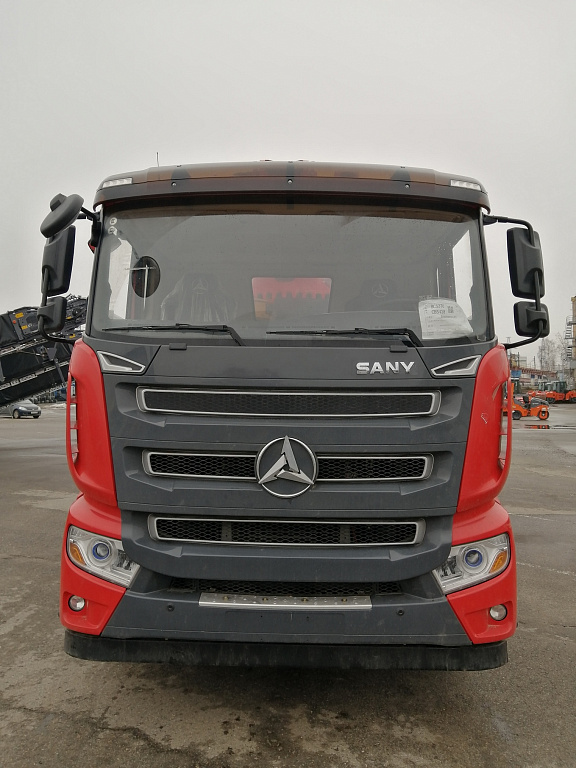

Автобетононасос Sany SY49 RZ-5 200 на шасси Sany SYM5440 8x4
- Давление смеси: 83 bar
- Производительность: 200 м³ / час
- СХЕМА СТРЕЛЫ RZ
- МАКС, ВЫСОТА ПОДАЧИ 48,6 м
- Характеристики
- Фото и видео
- Запасные части
| объем подачи бетонной смеси, максимальный | 200 м3/ч |
| давление подачи бетонной смеси, максимальное в стандартном режиме | 83 бар |
| ход поршня | 1900 мм |
| диаметр подающего цилиндра | 260 мм |
| высота подачи | 48,6 м |
| дальность подачи | 43,6 м |
| высота раскладывания | 13.9 м |
| тип раскладывания распределительной стрелы/количество секций | RZ/5 |
| бетоновод, двуслойный износостойкий, внутренний диаметр | 125 мм |
| концевой распределительный шланг | 3м |

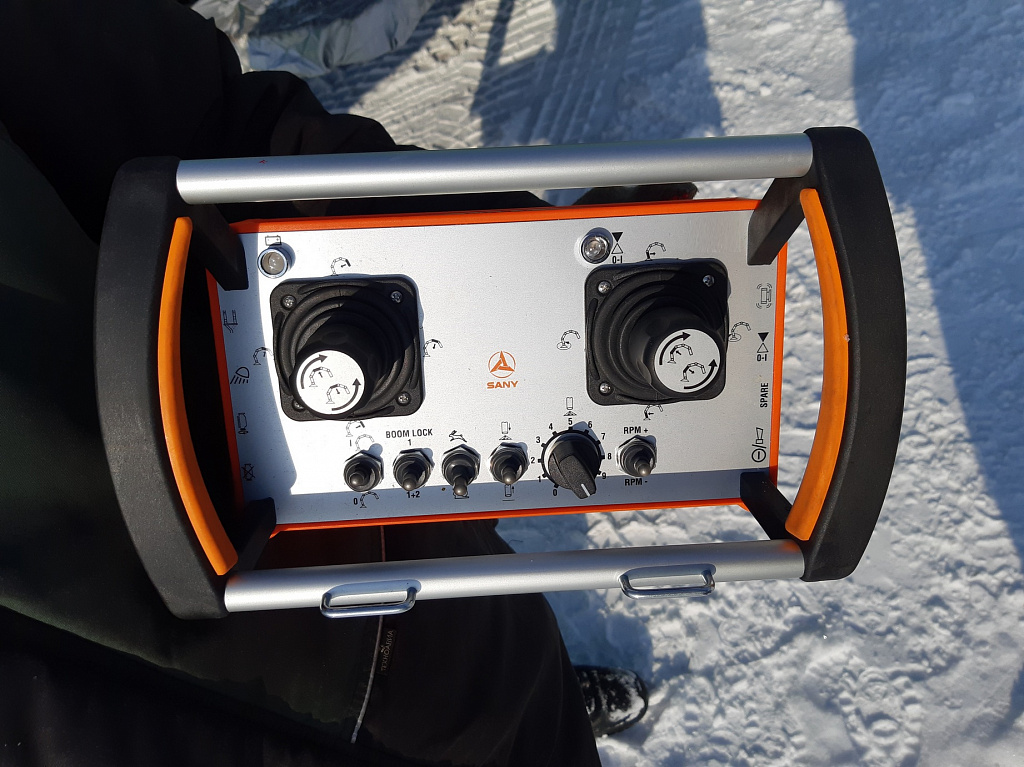

| радиоуправление пропорциональное с графическим дисплеем | 1 |
| диодное освещение мест установки опор | комплект |
| централизованная система смазки приемного бункера и распредстрелы | комплект |
| электрический вибратор на приемном бункере | 1 |
| крышка приемного бункера | 1 |
| переключение на высокое давление (120 бар) одной кнопкой | комплект |
| система контроля аутригеров при работе в стесненных условиях | комплект |
| принудительная блокировка отдельных секций стрелы для работы в ограниченном секторе | комплект |

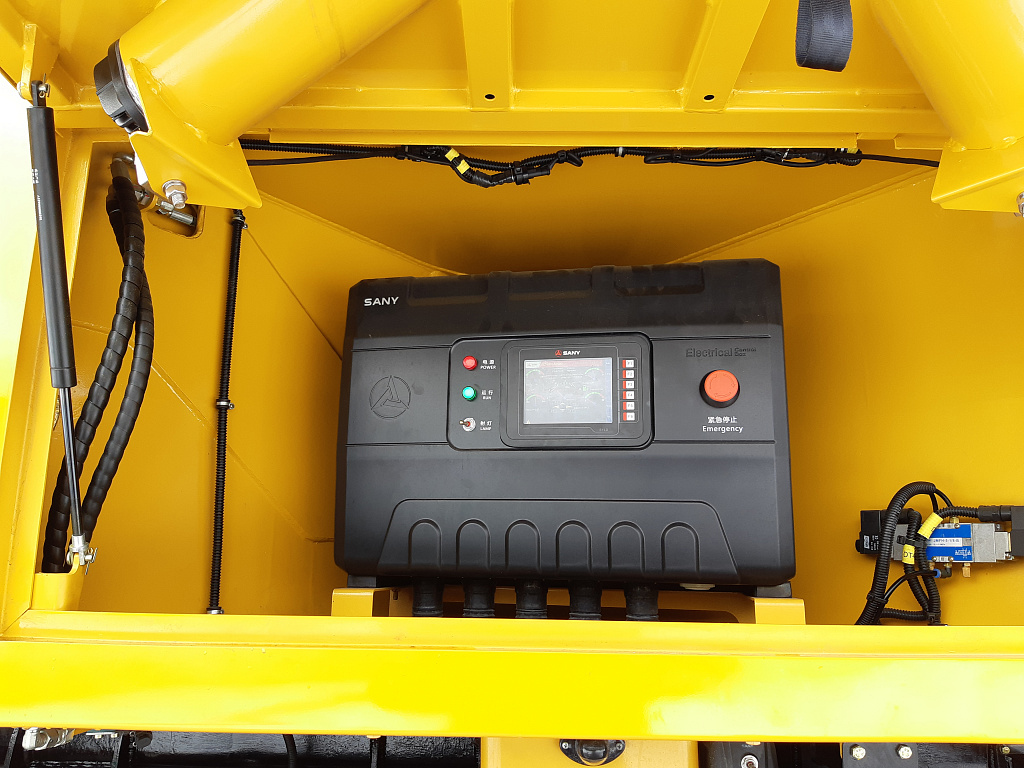

| бортовой компьютер с графическим дисплеем для отображения и настройки рабочих параметров с функцией самодиагностики | комплект |
| автоматическая установка оборотов двигателя под факт. нагрузку | комплект |
| баки для воды в задних аутригерах | 2 |
| промывочный насос высокого давления | 1 |
| сборные подающие поршни, удобная система для быстрой замены изнашеваемой манжеты | комплект |
| изнашиваемые части повышенного срока службы | комплект |
| принудительный подогрев гидравлического масла | комплект |
| Двигатель SANY-DEUTZ(совместное предприятие) объем: 12,12 л | 348 кВт |
| Коробка передач механическая, FastGear12 передач | комплект |
| Спальная кабина | комплект |
| Автономный отопитель двигателя и кабины | комплект |
| Алюминиевые диски, Шины: передние 385/65/22,5; задние 315/80/22,5 | комплект |
| расчетные габариты | 12,8 х 2,5 х 3,9 м |
| расчетный вес | 37 940 кг |
| цвет – Белая кабина, Желтые опоры, Красная стрела | Стандарт |
| Артикул | Наименование |
| 140912000125A008 | Аккумулятор BA405131 |
| 120803010195A | Амортизатор газовый (газлифт) |
| 140912000017A003 | Антенный модуль типа "АКУЛИЙ ПЛАВНИК" |
| 140912000018A009 | Антенный модуль типа "АКУЛИЙ ПЛАВНИК" |
| 60222828 | Бак мочевины |
| 60326079 | Бак мочевины |
| A210111000204 | Болт |
| A210111000220 | Болт |
| A210204000160 | Болт |
| A210204000304 | Болт |
| 11470502 | Бортик бункера |
| 1409999900009A | Брелок центрального замка двери |
| 11670514 | Буферная прокладка |
| 12276778 | Буферная прокладка |
| 11681898 | Вал стрелы |
| 130699000059A | Ведомый диск сцепления в сборе |
| 160802010005B | Вентилятор радиатора системы охлаждения двигателя бетононасоса |
| A229900002333 | Вибратор площадочный приемного бункера |
| 13325464 | Вилка в сборе |
| 23002289 | Винт |
| A210342000002 | Винт |
| 60100544 | Винт |
| A820301018553 | Винт |
| A210204000296 | Вин |
| FDJ004963770 | Воздушный компрессор |
| 11613967 | Вставка изнашиваемая в бункер |
| HBC005634283 | Втулка |
| A820202000079 | Втулка вала |
| A820202000823 | Втулка изнашиваемая ( в бункер) |
| 14334849 | Втулка изоляционная магнитная |
| A819800000580 | Втулка опоры |
| 11747826 | Втулка резиновая |
| 11747828 | Втулка резиновая |
| A820202000027 | Втулка шлицевая |
| 140524000095A | Выключатель концевой на гидроцилиндр |
| 12828563 | Выход материала |
| 60068040 | Гаечный ключ двойного назначения |
| A210314000010 | Гайка |
| 131401020468B026 | Гайка колёсной шпильки |
| HBC005164221 | Гайка специальная |
| A210609000084 | Гайка шибера |
| 60323896 | Гидравлический замок |
| A229900005492 | Гидроцилиндр рулевого управления |
| 60118361 | Главный цилиндр сцепления |
| A210401000004 | Гроверная шайба |
| 60274682 | Датчик |
| 60274813 | Датчик |
| 131488000918A | Датчик ABS задних барабанов |
| 140519000002A | Датчик азота и кислорода (лямбда-зонд) |
| 60077566 | Датчик давления |
| 60191566 | Датчик давления |
| BCB005226326 | Датчик давления |
| 140503000072A | Датчик перемещения |
| 11053304 | Датчик поворота стрелы |
| 11053320 | Датчик температуры |
| 60243704 | Датчик температуры |
| 60242221 | Датчик температуры 37 |
| 11744789 | Датчик температуры |
| 61020472 | Датчик уровня и температуры мочевины |
| 11633558 | Датчик уровня масла |
| 60068497 | Датчик уровня масла в гидробаке |
| 60341045 | Датчик уровня топлива |
| 142999000323A001 | Диод в распределительную коробку шкафа управления |
| A810299000577 | Дисплей на шкаф управления |
| 61013913 | Жилет безопасности на крючках и петлях |
| A820606010164 | Заглушка резиновая 10×2 |
| A820606010160 | Заглушка резиновая 15×2 |
| 60099447 | Задний фонарь |
| 140912000125A009 | Зарядное устройство |
| 60290914 | Зеркало круглое маленькое |
| 12273568 | Зеркало левое слепой зоны |
| 12273572 | Зеркало переднее нижнее Оригинал |
| 131488000846A | Зубчатое кольцо ABS |
| 10527502 | Износостойкая втулка |
| 12830900 | Износостойкая пластина |
| 60004233 | Капсула гидроаккумулятора |
| 150401020024A001 | Катушка на сервисный клапан |
| 150401010048B001 | Катушка электромагнитная распределительного клапана |
| 60263124 | Клапан гидравлический |
| 60283589 | Клапан гидрораспредилительный для сервисного упр-я б/п поршнями |
| 60275748 | Клапан ДТ1 |
| 60306220 | Клапан ДТ17 (подача масла в гидроаккумулятор) |
| 60321118 | Клапан ДТ20 (сброс масла с гидроаккумулятора) |
| 60336844 | Клапан магнитный нагревательный |
| 60344813 | Клапан односторонний |
| 60306219 | Клапан управления смесителем бункера |
| 60275753 | Клапан управления шибером (пилот) |
| A820101031798 | Клин стопорный |
| A260401030013 | Ключ односторонний |
| 142599000074B002 | Кнопка аварийная под палубой (стоит в отдельной коробке) |
| B240200000059 | Кнопка аварийной остановки |
| B241200000829 | Кнопка аварийной остановки |
| 142599000073A | Кнопка подачи звукового сигнала (желтый грибок) |
| 12295379 | Козырек |
| SSG006522071 | Колено бетоновода 150A45°R400 |
| 13759028C | Колено бетоновода Оригинал , шт |
| 13741308C | Колено бетоновода Оригинал , шт 13741308C 13741308Y |
| 13741097C | Колено бетоновода , Оригинал , шт |
| 13741097Y | Колено бетоновода , Оригинал , шт |
| 13741097 | Колено бетоновода 125A45R275 |
| 13759028 | Колено бетоновода 125A90R275 (5-ая секция) |
| 13740079 | Колено бетоновода 125A90R275 13740079BP 13740079C |
| 14291540 | Колено бетоновода 90R180 (5-ая секция) |
| 13740079C | Колено бетоновода Оригинал , шт 13740079 |
| 13741308 | Колено бетоновода Оригинал , шт 13741308Y 13741308C |
| 13741308Y | Колено бетоновода с трубой 125A29R385Y 13741308 13741308Y |
| 13781051 | Колено бетоновода с трубой 90R275L411 из турелли 13781051C |
| SSG006861657 | Колено поворот 90гр. первый от откидного колена 150A90R400 |
| A810301010612 | Колено стальное бетоновода не резьбовое |
| 60068039 | Кольцевой гаечный ключ |
| A210609000124 | Кольцо |
| A820608000017 | Кольцо войлочное |
| A820203003054 | Кольцо защитное черное |
| B230101000196 | Кольцо изнашиваемое |
| 140503000072A001 | Кольцо магнитное |
| SYG005913995 | Кольцо металлическое |
| 13420482 | Кольцо направляющее |
| A880803040033 | Кольцо направляющее |
| A880806030101 | Кольцо направляющее |
| B230101000115 | Кольцо направляющее |
| B230101000690 | Кольцо направляющее |
| B230101000848 | Кольцо направляющее |
| 11737447 | Кольцо направляющее |
| 60192113 | Кольцо направляющее |
| B230101000110 | Кольцо направляющее верхнее |
| B230101001370 | Кольцо напровляющее |
| A210609000015 | Кольцо О-образное |
| A210609000088 | Кольцо О-образное |
| A210609000125 | Кольцо О-образное (прокладка на мал.опору) |
| A880806030096 | Кольцо опорное |
| 13631776 | Кольцо пылезащитное |
| 60013503 | Кольцо пылезащитное |
| 60192122 | Кольцо пылезащитное верхнее |
| A820202002331 | Кольцо стальное |
| 10514326 | Кольцо стопорное |
| 12756986 | Кольцо стопорное |
| 151499000030A | Кольцо стопорное |
| 24000579 | Кольцо стопорное |
| A210417000001 | Кольцо стопорное |
| A210417000006 | Кольцо стопорное |
| A210417000095 | Кольцо стопорное |
| A210417000103 | Кольцо стопорное |
| SYG005913994 | Кольцо стопорное |
| A820601990011 | Кольцо стопорное 100×1.4 |
| 151501000052A004 | Кольцо стопорное для замены фильтра высокого давления 60283940 |
| 10911841 | Кольцо уплотнительное |
| 21010435 | Кольцо уплотнительное |
| 60335989 | Кольцо уплотнительное |
| 61019458 | Кольцо уплотнительное |
| 24002569 | Кольцо уплотнительное |
| 60083230 | Кольцо уплотнительное |
| 60110177 | Кольцо уплотнительное |
| 60124154 | Кольцо уплотнительное |
| 60156549 | Кольцо уплотнительное |
| A210608000048 | Кольцо уплотнительное |
| A210609000077 | Кольцо уплотнительное |
| A210609000135 | Кольцо уплотнительное |
| A210609000157 | Кольцо уплотнительное |
| A210609000276 | Кольцо уплотнительное |
| A210609000294 | Кольцо уплотнительное |
| A210609000325 | Кольцо уплотнительное |
| A210609000348 | Кольцо уплотнительное |
| B230101000133 | Кольцо уплотнительное |
| B230101000135 | Кольцо уплотнительное |
| B230101000141 | Кольцо уплотнительное |
| A230101000038 | Кольцо уплотнительное |
| A210609000013 | Кольцо уплотнительное O-ring |
| A210609000087 | Кольцо уплотнительное O-ring |
| A820606020004 | Кольцо уплотнительное |
| A820606020008 | Кольцо уплотнительное |
| A210609000150 | Кольцо уплотнительное втулки вала |
| 151501000052A003 | Кольцо уплотнительное для замены фильтра высокого давления |
| A820606030048 | Кольцо уплотнительное из полиуретана |
| A210609000343 | Кольцо уплотнительное Оригинал |
| A820606010265 | Кольцо упорное шибера |
| A820606030542 | Кольцо упорное шибера |
| 14464381 | Комплект для ремонта гидроцилиндра стрелы первой секции |
| 142599000074B004 | Контактная группа к авар-й кнопке под палубой |
| B240200000082 | Контактная группа к авар-й кнопке шкафа упр-я и серв-го шкафа упр-я |
| 140524000111A | Концевик заднего аутригера |
| 140525000064A | Концевик переднего аутригера |
| 140525000046A | Концевой выключатель (транспортное положение стрелы) |
| 140525000041B | Концевой выключатель на решетку бункера |
| 130699000060A | Корзина сцепления |
| A820403000033 | Корпус большой опоры шибера |
| A820403000031 | Корпус малой опоры шибера |
| 151800000054A001 | Корпус осушителя масляного фильтра |
| 13724531 | Крепление крышки АКБ |
| 60175496 | Креставина кардана |
| QDP008839181 | Крыло заднее левое |
| QDP008839178 | Крыло заднее правое |
| A229900003077 | Крышка бака АКБ |
| 12964137 | Крышка подшипника |
| BCB005107371 | Крышка поршня |
| 12518316 | Крышка торцевая |
| JSS005291826 | Крышка фары |
| JSS005291824 | Левая часть бампера цвет красный |
| BCB008368369 | Левое заднее крыло в сборе |
| BCB008371666 | Левое переднее крыло в сборе |
| 14359170 | Лобовое стекло |
| 11266830 | Лоток водонепронициаемый |
| A210609000149 | Манжета Оригинал |
| A210609000003 | Манжета О - образная |
| A210609000303 | Манжета О - образная |
| A210609000328 | Манжета О-образное |
| 151499000186A | Манжета поршня |
| A820606020001 | Манжета промывочного люка (нижняя часть бункера) |
| 13573486 | Манжета пылезащитная |
| 131401020595A009 | Манжета ступицы SANY |
| 151403990096A | Манжета уплотнительная |
| A230101000034 | Манжета уплотнительная |
| B230101000084 | Манжета уплотнительная |
| 60115017 | Манжета уплотнительная |
| A210609000143 | Манжета уплотнительная |
| A230101000007 | Манжета уплотнительная |
| A230101000016 | Манжета уплотнительная |
| B230101000094 | Манжета уплотнительная цвет синий |
| SYG007829155 | Манжеты главных гидроцилиндров (комплект) |
| 150702000007A001 | Манометр |
| 12186292 | Масляное уплотнение, TRA |
| 12631560 | Маятник на SANY49 |
| 131401020863A038 | мембранная тормозная камера |
| 60273570 | Модуль управления скоростью |
| 121099000013A | Молоток |
| 60141516 | Мотор стеклоочистителя с монтажной пластиной в сборе |
| 60255461 | Мотор стеклоочителя |
| 60185393 | Мотор-редуктор |
| 60277674 | Мотор-редуктор |
| 60280120 | Мотор-редуктор |
| 11122040 | Муфта (крышка шароуловителя) |
| 131401020119A002 | Накладка тормозная сред./зад. ось (ВЕРХНЯЯ / НИЖНЯЯ), |
| 131401020119A002 | Накладка тормозная сред./зад. ось (ВЕРХНЯЯ / НИЖНЯЯ), |
| 131488000817A | Накладка тормозная передняя |
| 131402010262A016 | Наконечник рулевой |
| 12574203 | Направляющее кольцо |
| 150702000007A | Насос водяной |
| B220301000406 | Насос гидравлический аксиально-поршневой для бетононасоса |
| QDP007503718 | Нижний кронштейн аммортизатора |
| JSS005291809 | Нижняя обшивка правой двери |
| 14418272 | Обойма |
| BCB006122803 | Опора под подпятник (на бункер) |
| JSS005291796 | Панель отделки левой двери кабины |
| 60227195 | Передний бампер в сборе с вентилятором средняя часть |
| B241200000531 | Переключатель |
| B241200000533 | Переключатель |
| 60147995 | Переключатель кнопочный |
| 60147996 | Переключатель кнопочный |
| 60147997 | Переключатель кнопочный |
| 60147998 | Переключатель кнопочный |
| 11053609 | Переключатель положения стрелы в сборе |
| 151399000178A | Пистолет водяной |
| A229900007244 | Пластина брызговика регулировочная |
| BCB008488890 | Пластина вставная |
| 131401020468B040 | Пластина защитная |
| A820101019303 | Пластина прижимная |
| A810201204055 | Плата для индикации скорости на дисплее насоса |
| A810201204051 | Плата электрическая с сопротивлениями |
| 60118240 | Поводок стеклоочистеля левый |
| 60118239 | Поводок стеклоочистеля правый |
| 141601990069A | Повторитель поворотов левый |
| 141601990070A | Повторитель поворотов правый |
| A820404000091 | Подпятник под г.ц. переброса шибера (в маятник) |
| A820601040484 | Подпятник под главный цилиндр переброса шибера (на бункер) |
| 61005716 | Подшипник выжимной |
| A210601006210 | Подшипник качения |
| A210602002210 | Подшипник качения |
| A820404000006 | Подшипник опоры |
| 60183867 | Подшипник скольжения |
| 131488000849A | Подшипник ступицы |
| 14295804 | Поршень |
| 10451273 | Поршневой шток |
| 140912000018A003 | Потенциометр |
| BCB008367928 | Правое заднее крыло в сборе |
| BCB008371571 | Правое переднее крыло в сборе |
| A241300000183 | Предохранитель 10A |
| A241300000184 | Предохранитель 15A |
| A241300000185 | Предохранитель 20A |
| A241300000182 | Предохранитель 5A |
| A210804000001 | Пресс-маслёнка (тавотница) для диска 13377994 и ведущей оси |
| 140912000018A002 | Приёмник радиоуправления |
| 60281584 | Прикрепленные инструменты |
| A820601040004 | Прокладка между откидным к.и фланцем |
| A210608000137 | Прокладка О-образное прокладка под очковую плиту |
| A210609000282 | Прокладка О-образное прокладка под очковую плиту |
| A31C211500530 | Прокладка О-образное прокладка под очковую плиту |
| A210609000219 | Прокладка под вставку |
| A820606020006 | Прокладка резиновая |
| A820606020007 | Прокладка резиновая |
| 60119921 | Противотуманная фара передняя Оригинал |
| A810201206111 | Процессор |
| 140912000022A | Пульт управления |
| 131488000964A | Пыльник |
| 60044195 | Пыльник |
| B230101000053 | Пыльник |
| 13573483 | Пыльник поршневого штока |
| A260401040004 | Разводной ключ |
| 140912000018A005 | Разъем HAN6 |
| 10234443 | Редуктор |
| 142003000042B | Реле безопасности (контроль аварийных кнопок) |
| 142099000028A | Реле безопасности (контроль открытия решетки бункера) |
| B240700000190 | Реле в распределительную коробку шкафа управления |
| 142099000044A | Реле стеклоочистителя высокой скорости |
| 142999000179A001 | Реле управления |
| 140912000017A002 | Ремень системы радиоуправления |
| 131402010350A011 | Рулевая поперечная тяга в сборе |
| 131103000041A | Рулевой механизм с ЭГУР |
| 131402010262A008 | Рычаг рулевого кулака |
| 131402010262A010 | Рычаг рычаг рулевой поперечной тяги |
| 131402010350A012 | Рычаг рычаг рулевой поперечной тяги |
| 131488000694A | Сальник ступицы |
| BCB005425237 | Сварная конструкция S трубы |
| 60222830 | Сепаратор газомасляный (Фильтр в бачке с мочевиной) |
| 265389003 | Смесь пусковая 227гр. SANY АБН (кратно коробки 60шт.) |
| 10709793 | Соединительный кронштейн |
| 160599000002 | Сопло подачи мочевины |
| QDP006009519 | Средняя тяга |
| 169900000253A | Стартер |
| 10250733 | Стопорное кольцо |
| 60199536 | Тормозной барабан |
| 60199536 | Тормозной барабан |
| 131488000917A | Тормозной барабан передний |
| 60118237 | Трапеция стеклоочистителя всборе с мотором |
| 13573372Y | Труба бетоновода L125A×1,19м |
| SSG005210541 | Труба бетоновода 125A×1,35 м (4-ая секция) |
| SSG007228279 | Труба бетоновода 150A 795×184 |
| SSG005435662 | Труба бетоновода L125A×0,6 м (5-ая секция) |
| 13573851Y | Труба бетоновода L125A×0,62м |
| 13574548 | Труба бетоновода L125A×0,96 м в турелли |
| 13573361Y | Труба бетоновода L125A×1,03м |
| 13706059 | Труба бетоновода L125A×1,3 м (1-ая секция) |
| SSG005435512 | Труба бетоновода L125A×1,32 м (2-ая секция) |
| SSG005165628 | Труба бетоновода L125A×1,465м (3-я секция) |
| SSG005435595 | Труба бетоновода L125A×1,91м (1-ая секция) |
| SSG004931325 | Труба бетоновода L125A×1,96 м (4-ая секция) |
| SSG005204373 | Труба бетоновода L125A×2,36 м (2-ая секция) |
| SSG004931526 | Труба бетоновода L125A×2,5 м (3-я секция) |
| 13564199Y | Труба бетоновода L125A×3m |
| 13205115 | Труба бетоновода L125A×3м (1-ая секция) |
| 13781051C | Труба бетоновода изогнутая (из турели на стрелу) |
| 13569084Y | Труба бетоновода толстостенная |
| 13573381Y | Труба бетоновода толстостенная |
| SSG006497048 | Труба разгонная со 150 до 125 |
| FDJ006583011 | Трубка топливная от насоса к фильтру |
| FDJ006579221 | Трубка топливная от фильтра к насосу |
| B241200000529 | Тумблер |
| QDP006009525 | Тяга вторая, оси передней |
| QDP006009522 | Тяга первая, оси передней |
| 131402010350A013 | Тяга тулевая в сборе |
| A820606030049 | Уплотнение бетоновода стрелы DN 125 |
| 55559001/СТС | Уплотнение кольцевое бетоновода DN 125 тип C (полые без "язычка") |
| SYG007174712 | Уплотнения главного гидроцилиндра |
| 130699000030A | Усилитель пневмогидравлический сцепления (ПГУ ПРС) |
| B229900000037 | Устройство зарядное |
| 141601010089A | Фара передняя левая |
| 141601010090A | Фара передняя правая |
| 60016857 | Фильтр гидравлический |
| A222100000393 | Фильтр ГУР |
| 60167852 | Фильтр картридж гидравлический |
| 13625105 | Фильтр картридж маслоотделителя |
| 60193266 | Фильтр картридж с монтажным набором |
| 160603020018B | Фильтр картридж сепаратора масла и воды |
| 160603020035A | Фильтр картридж топливный дополнительного сепаратора |
| 60060965 | Фильтр компрессора возд.системы тормозов |
| 151502000067A | Фильтр масла, линии подачи |
| 160605010014A | Фильтр масляный |
| 60283940 | Фильтр масляный высокого давления |
| 60193267 | Фильтр обратный |
| 60193268 | Фильтр сапун гидравлической системы |
| 152688000013A | фильтр системы смазки |
| 160604020030B | Фильтр топливный |
| 60106604 | Фонарь габаритный боковой |
| 60211865 | Фонарь задний в сборе левый шт |
| 60211864 | Фонарь задний в сборе правый (с подсветкой номера) |
| 417249 | Хомут бетоновода под фланца 148мм |
| A810301010927 | Хомут для соединения труб |
| A810301010723 | Хомут-замок с на 125-й фланец с креплением к стреле |
| 60261853 | Хомут-замок с рычагом на 125-й фланец |
| 60034275 | Цепной гаечный ключ |
| 14462752 | Цилиндр штанги |
| A210405000007 | Шайба |
| A210405000008 | Шайба |
| A210307000031 | Шайба М12 пружинная |
| A210401000008 | Шайба пружинная |
| 223673007 | Шар промывочный D150 жесткий |
| A810301011314 | Шланг бетоновода концевой 3000 мм |
| A810301011314 | Шланг бетоновода концевой 3000 мм |
| 151399000179A | Шланг водяной 10000×16×16 |
| 11141302 | Шланг для подачи бетона резиновый SK125-5.5 L4000 |
| 60126767 | Шланг тройной |
| 131401020092A001 | Шпилька колёсная |
| 131401020999A001 | Шпилько барабана |
| BCB005295851 | Штанга |
| 10125740 | Штуцер |
| 12693469 | Штуцер |
| 60118234 | Щетка левая |
| 60118233 | Щетка правая |
| 60234608 | Электромагнитная катушка (соленоид) |
| 60243435 | Электромагнитный клапан АБС |
© Коррус тех 2026 Пользовательское соглашение Политика конфиденциальности
Спасибо
Ваша заявка успешно отправлена. Мы свяжемся с вами в ближайшее время
